IG-541系統簡介、產品特點、滅火原理、適用范圍及工作原理

IG541氣體滅火系統是山東鴻泰友和消防科技有限公司按照GB50370-2005《氣體滅火系統設計規范》和GB25972-2010《氣體滅火系統及部件》國家標準設計制造的一種用于撲救A類（表面）火災、B類火災以及帶電電氣火災的適用滅火裝置。

IG541氣體滅火系統采用的混合氣體滅火劑是由大氣中的氮?dú)猓∟2）、氬氣（Ar）和二氧化碳（CO2）三種氣體以52%、40%、8%的比例混合而成，該氣體滅火系統具有如下特點：

1、保護環境：系統的釋放只是將氮?dú)猓∟2）、氬氣（Ar）和二氧化碳（CO2）這些天然的氣體放回大氣，該滅火劑對臭氧耗損潛能值（ODP）為零、溫室效應潛能值（GWP）為零，且此滅火劑在滅火時不會發生化學反應，不污染環境、無毒、無腐蝕、電絕緣性能好。

2、保護生命安全：IG-541混合氣體是一種無色透明的氣體，噴放時不會形成濃霧而影響視野，利于逃生，且防護區內的工作人員仍能正常地呼吸，便于火災發生后能及時撲救，減少損失。

3、保護財產安全：IG-541混合氣體以壓縮氣體的形式儲存，噴放時溫度變化很小，不會對被保護設備構成傷害。

由于其優良的技術性能和環保性能，IG-541混合氣體滅火系統已經在各類建設工程中得到了廣泛的應用。

二、產品特點

IG541氣體滅火系統是經本公司精心研制開發而成的。其主要特點如下：

1、系統設計合理、先進，系統各部件均采用優質新型抗老化、耐高壓、耐腐蝕的

材料經過精密的加工工藝制作而成，產品性能優良、密封方式可靠、動作靈活、外形美

觀、操作維護方便。

2、系統各項指標完全符合GA400-2002《氣體滅火系統零部件性能要求和試驗方法》和GB50370-2005《氣體滅火系統設計規范》的要求。各項技術指標均處于國內領先水平，并通過了國家固定滅火系統和耐火構件質量監督檢驗中心的檢測。

3、系統關鍵部件均設置了防誤動作的安全機構，增加了系統的安全性和可靠性。

4、我公司的IG541氣體滅火系統所需的各種部件規格齊全，可根據用戶要求及各類工程實際需要靈活的組成單元獨立系統和組合分配系統。

三、滅火機理

IG541氣體滅火系統的滅火機理主要是物理滅火，即通過降低防護區內的氧氣濃度（由空氣正常含氧量的21%降至12.5%），使其不能維持燃燒而達到滅火的目的。

四、適用范圍

IG541氣體滅火系統適用于撲救下列火災：

 1、電氣火災；

2、固體表面火災；

3、液體火災；

4、滅火前能切斷氣源的氣體火災。

可廣泛的用于電子計算機房、電子設備間、數據存儲間、控制室、通訊機房、檔案館、圖書館、票據庫房、文物資料庫房、變配電室、變壓器室等場所滅火。

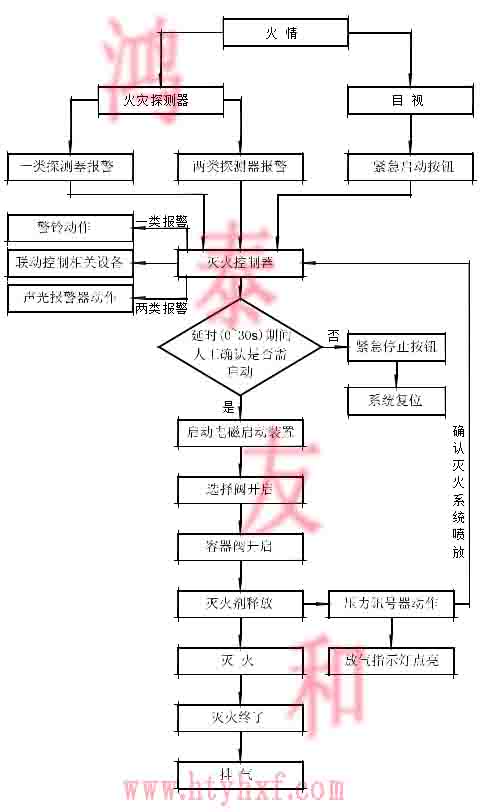

五、系統的控制方式、工作原理及動作控制流程圖

IG541氣體滅火系統有自動控制、手動控制和應急機械手動控制三種方式。一般情況下應使用手動控制；在保護區無人的情況下可以轉換為自動控制；當自動控制和手動控制不能執行時，應采用機械應急手動控制。

系統工作原理如下：

1、正常狀況下：

（1）IG541氣體滅火系統氣體滅火劑和啟動氣體被密封在各自的儲瓶中，并通過壓力表監測；

（2）全部選擇閥（如果有）處于關閉狀態；

（3）滅火劑輸送管道和啟動管路處于常壓狀態；

（4）如果啟動氣體出現慢性泄漏，會通過低泄高密閥釋放至大氣，以避免形成壓力集聚。

2、自動控制方式滅火過程

當滅火控制器的手自動轉換開關置于“自動”位置時，針對該防護區的滅火控制方式處于全自動狀態。在此狀態下，當滅火控制器接收到同一防護區的兩種不同類型火災探測器同時探測到火險信號時，即向其對應的電磁啟動裝置發出滅火聯動信號，氣體滅火系統進入以下滅火控制程序：

（1）立即啟動設于對應防護區內外的聲光報警器（蜂鳴器及閃燈），向防護區內外的人員發出緊急疏散和氣體噴放預警報；

（2）按照預先的設置進入氣體噴放前的延時階段（0～30s可調）；

（3）按照設計的要求，聯動關閉該防護區所有影響滅火效果的設備或裝置（如關閉泄壓口除外的開口，關閉所有關防火閥，關閉空調和通風設備等）；

（4）向FAS系統或綜合監控系統發出反饋信號；

（5）延時階段一結束，立即向滅火系統中對應該防護區電磁啟動裝置發出滅火指令（DC24V、1.5A）；

（6）電磁啟動裝置的動作，氣體自動滅火系統啟動氣體存儲容器中的啟動氣體（氮?dú)猓┽尫?，啟?dòng)氣體沿啟動管路先后進入依次打開相應的選擇閥和預先確定數量的滅火氣體儲瓶容器閥；

（7）預先確定數量的儲瓶?jī)?nèi)的滅火劑被釋放出，經過集流管、已被打開的選擇閥、防護區的氣體輸送管道和噴嘴，噴放到防護區內，實施滅火；

（8）與此同時，在管道內的滅火氣體壓力作用下，壓力訊號器動作并將動作信號反饋至滅火控制器?？刂破魍瑫r(shí)發出聯動信號點亮該防護區入口處設置的氣體釋放指示燈，提醒人員放氣勿入。

3、手動控制方式滅火過程

當滅火控制器的手動/自動轉換開關置于“手動”位置時，針對該防護區的滅火控制方式處于手動狀態。在此狀態下，滅火控制器只是接收火災探測器探測到的火險信號，并聯動啟動安裝于防護區內外的警鈴和聲光報警器動作，即使在滅火控制器接收到同一防護區內兩種不同類型的火災探測器的火險信號，也不會向相應的電磁啟動裝置發出滅火聯動信號。此狀態下，在需要啟動氣體滅火系統時，現場操作人員可以手動按下防護區門口設置的緊急啟動按鈕啟動滅火系統，即可進入上述滅火控制程序，釋放滅火劑，實施滅火。這種手動操作方式在滅火控制方式處于自動狀態并且防護區內火災探測器尚未探測到火險信號時同樣有效。這是控制子系統滿足“手動優先”的功能。

4、應急機械手動控制方式滅火過程

在無論因何種原因致使滅火系統無法采用自動和手動控制方式啟動時，操作人員可以采用應急機械手動控制方式啟動滅火系統。具體步驟為：

（1）確認發生火災的防護區的名稱；

（2）確認防護區內的人員已撤出并有效防止人員誤入；

（3）確認影響滅火效果的設備或裝置以及門窗已經關閉；

（4）盡快到達該防護區對應的滅火系統氣瓶間；

（5）按照標牌指引，找到對應該防護區的啟動氣體儲瓶；

（6）拉出該儲瓶上電磁啟動裝置機械應急啟動手柄下的保險卡環；

（7）按下手柄即可釋放啟動氣體（氮?dú)猓?，從而啟?dòng)氣體自動滅火系統，釋放滅火劑，實施滅火。

（8）如果此時遇上電磁啟動裝置維修或啟動氣體儲瓶充換啟動氣體或其它原因不能開啟相應的選擇閥、容器閥時，可按立即下列程序操作（同樣可以實現人工應急啟動）：第一、拉動相應區域選擇閥的手柄打開選擇閥；第二、按下相應滅火劑儲瓶容器閥上的機械應急啟動把手打開容器閥，釋放滅火劑，實施滅火。

5、無論滅火控制方式處于“自動”或“手動”狀態，并且不管防護區內是否真有火災發生，只要防護區的警報裝置（警鈴或者聲光報警器）報警，該防護區內的人員應立即撤離該防護區。同時對現場情況進行確認，此時如發現是系統誤動作，或確有火災發生但僅使用手提式滅火器和其它移動式滅火設備即可撲滅火災，可按下設在防護區域門外的緊急停止按鈕，可以使系統暫時停止釋放滅火劑。當確認現場火情已經解除的情況下，可持續按下緊急停止按鈕直至系統復位。在系統復位前，如需繼續啟動氣體滅火系統，則只需松開緊急停止按鈕即可。

6、無論滅火控制方式處于“自動”或“手動”狀態，也無論控制器是否已探測到火險并報警，現場工作人員在感知到氣體防護區內火災發生，并且通過人力采用簡單方法已無法撲救時，均可立即按下防護區門外的緊急啟動按鈕啟動滅火系統，實施滅火。
